本題

Pixel 6 Pro を更新したらついにdocomoの5Gを掴むようになった。いえーい
(ちなみに12月のパッチ、モバイルデータ通信に問題があるみたいで配信止まってるみたいですね。いまから適用するのは辞めて1月のパッチまで待ったほうがいいと思います。)

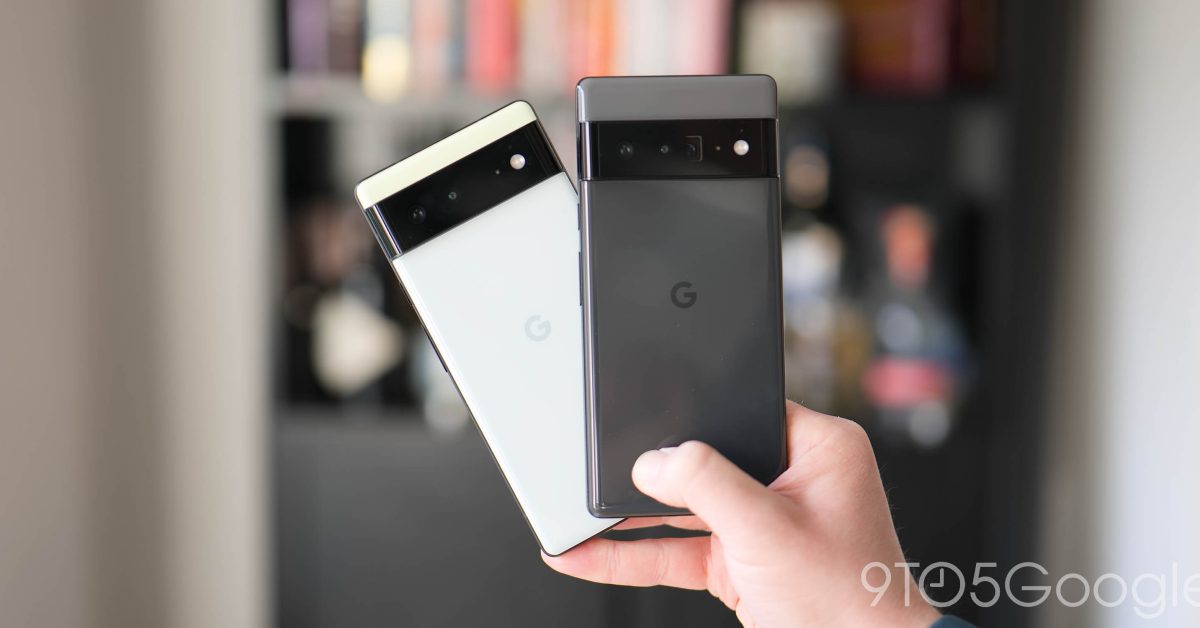

そーす：https://9to5google.com/2021/12/30/pixel-6-december-update-delay/

というわけで、Android 11から追加された 5G（NR / New Radio）向けのAPIを試してみる

https://developer.android.com/about/versions/11/features/5g

(正直私もよくわかってない)

環境

なまえ	あたい
端末	Google Pixel 6 Pro
Android	12
キャリア	docomo (ギガホプレミア契約してきた)

その前に：5G来た！通信始めたろｗ→4Gに切り替わる

仕様です。

https://www.nttdocomo.co.jp/area/5g/notice.html

5Gなのに4Gに切り替わるのはなぜ？

5Gの展開では、スタンドアローン (SA)方式と、ノンスタンドアローン (NSA)方式があって、現状普及してる5GはNSA方式です。
前者のSA方式では、5G基地局単体で動くことができますが、
後者のNSA方式では従来の4G基地局設備(eNB)に5G基地局(gNB)を導入した物で、制御信号(C-Plane)に4Gの電波を利用し実際のデータ転送(U-Plane)では5Gの電波を利用します。
4Gと5Gを同時に利用するEN-DCって言う技術を採用しているそうです。この場合では4Gをマスターノード、5Gをセカンダリノードと呼んでいるようです。

流れとしては、

4G基地局へ導入した5G基地局(NSA方式)があって、
その4G基地局の圏内に入った場合に、5G基地局の存在が4Gの制御信号で送られて来る。
- セカンダリノードの5G基地局は自分の存在を送出しないらしい？(3GPP TS 37.340 7.1 System information handling)
でも実際は5G基地局の圏内には入っていない。しかし4G（と5Gの制御信号）は届くのでアンテナピクトの隣のアイコン(RAT表示)が5Gになる。
- 5G圏内にいれば4Gの制御信号をもとに接続してくれる模様（要調査）

詳しく知りたい場合はEN-DC (E-UTRA-NR Dual Connectivity)とかアンカーバンドとか5G NR NSA Call Flowで検索して下さい。

3GPPの資料が見たい場合はこちらです
TS 37.340

https://portal.3gpp.org/desktopmodules/Specifications/SpecificationDetails.aspx?specificationId=3198

Versionsタブへ移動してVersionのところのリンクを押すとDLできます。
Google翻訳にドキュメントファイルを投げれば翻訳してくれます。（なお理解できるとは言っていない）

そういうことなので

5G対応端末をSIMロックフリーで買う際は、5Gの対応バンド以外にも4Gのバンドを確認しないといけません。
EN-DC組み合わせとかで検索すれば4Gのバンドと5Gのバンドの組み合わせが出てくるのでいいと思います。
(どうでもいいんだけどdocomoの5G Sub-6で使ってるn79ってSIMフリー端末だと全然対応してなくない？)

適当にアプリを作る

使うメソッド

ConnectivityManager#registerDefaultNetworkCallback()
- どうやらこれで従量制 or 定額制ネットワークの検出ができるらしい（無理じゃね？）
  - 使い放題か上限付きのプランかみたいな？
TelephonyManager#listen()とonDisplayInfoChanged()
- これで5GがSub-6 or ミリ波のどっちなのかが検出できるみたい。
- アンテナピクト📶の隣の5G、4G+と同じのが取れるっぽい
TelephonyManager#listen()とonDisplayInfoChanged()
- 接続中バンドが知りたい

app/build.gradle

Activity Result APIを使いたいのでActivityとFragmentのバージョンをあげます。
あとViewBindingも使いたいので有効にします。

plugins {
    id 'com.android.application'
    id 'kotlin-android'
}

android {
    compileSdk 31

    defaultConfig {
        applicationId "io.github.takusan23.newradioapichecker"
        minSdk 30
        targetSdk 31
        versionCode 1
        versionName "1.0"

        testInstrumentationRunner "androidx.test.runner.AndroidJUnitRunner"
    }

    buildTypes {
        release {
            minifyEnabled false
            proguardFiles getDefaultProguardFile('proguard-android-optimize.txt'), 'proguard-rules.pro'
        }
    }
    buildFeatures {
        viewBinding true
    }
    compileOptions {
        sourceCompatibility JavaVersion.VERSION_1_8
        targetCompatibility JavaVersion.VERSION_1_8
    }
    kotlinOptions {
        jvmTarget = '1.8'
    }
}

dependencies {

    implementation "androidx.activity:activity:1.4.0"
    implementation "androidx.fragment:fragment-ktx:1.4.0"

    implementation 'androidx.core:core-ktx:1.7.0'
    implementation 'androidx.appcompat:appcompat:1.4.0'
    implementation 'com.google.android.material:material:1.4.0'
    implementation 'androidx.constraintlayout:constraintlayout:2.1.2'
    testImplementation 'junit:junit:4.+'
    androidTestImplementation 'androidx.test.ext:junit:1.1.3'
    androidTestImplementation 'androidx.test.espresso:espresso-core:3.4.0'
}

AndroidManifest.xml

電波状態にアクセスするために位置情報とか発信権限とか余計なもん付いてきますが仕方ない。

<uses-permission android:name="android.permission.ACCESS_NETWORK_STATE" />
<uses-permission android:name="android.permission.ACCESS_FINE_LOCATION" />
<uses-permission android:name="android.permission.READ_PHONE_STATE" />

activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".MainActivity">

    <TextView
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:padding="10dp"
        android:text="従量制チェック"
        android:textSize="20sp" />

    <TextView
        android:id="@+id/activity_main_metered_textview"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:gravity="end"
        android:padding="10dp"
        android:text="---"
        android:textSize="20sp" />

    <TextView
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:padding="10dp"
        android:text="5Gコールバック"
        android:textSize="20sp" />

    <TextView
        android:id="@+id/activity_main_new_radio_textview"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:gravity="end"
        android:padding="10dp"
        android:text="---"
        android:textSize="20sp" />

    <TextView
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:padding="10dp"
        android:text="接続中バンド"
        android:textSize="20sp" />

    <TextView
        android:id="@+id/activity_main_band_textview"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:gravity="end"
        android:padding="10dp"
        android:text="---"
        android:textSize="20sp" />

</LinearLayout>

MainActivity.kt

class MainActivity : AppCompatActivity() {

    private val connectivityManager by lazy { getSystemService(CONNECTIVITY_SERVICE) as ConnectivityManager }
    private val telephonyManager by lazy { getSystemService(Context.TELEPHONY_SERVICE) as TelephonyManager }
    private val viewBinding by lazy { ActivityMainBinding.inflate(layoutInflater) }

    // コールバック解除用
    private var connectivityManagerCallback: ConnectivityManager.NetworkCallback? = null
    private var phoneStateListener: PhoneStateListener? = null
    private var telephonyCallback: TelephonyCallback? = null

    private val permissionRequest = registerForActivityResult(ActivityResultContracts.RequestMultiplePermissions()) { result ->
        if (result.all { it.value }) {
            startListen()
        }
    }

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(viewBinding.root)

        // 権限確認
        if (isGranted()) {
            // あるので監視開始
            startListen()
        } else {
            // ない
            permissionRequest.launch(arrayOf(Manifest.permission.ACCESS_FINE_LOCATION, Manifest.permission.READ_PHONE_STATE))
        }
    }

    private fun startListen() {
        listenUnlimitedNetwork {
            viewBinding.activityMainMeteredTextview.text = if (it) "無制限のネットワーク接続" else "上限ありのネットワーク接続"
        }
        listenNewRadio(
            onCellInfoCallback = {
                viewBinding.activityMainBandTextview.text = when (it) {
                    is CellInfoLte -> """LTE
接続中バンド：${it.cellIdentity.bands.map { it.toString() }} (${it.cellIdentity.earfcn})"""
                    is CellInfoNr -> """5G
接続中バンド：${(it.cellIdentity as CellIdentityNr).bands.map { it.toString() }} (${(it.cellIdentity as CellIdentityNr).nrarfcn})"""
                    else -> "それ以外"
                }
            },
            onDisplayInfoCallback = {
                viewBinding.activityMainNewRadioTextview.text = when (it.overrideNetworkType) {
                    TelephonyDisplayInfo.OVERRIDE_NETWORK_TYPE_LTE_ADVANCED_PRO -> "LTE Advanced Pro（5Ge）"
                    TelephonyDisplayInfo.OVERRIDE_NETWORK_TYPE_LTE_CA -> "LTE キャリアアグリゲーション"
                    TelephonyDisplayInfo.OVERRIDE_NETWORK_TYPE_NR_NSA -> "5G Sub-6 ネットワーク"
                    TelephonyDisplayInfo.OVERRIDE_NETWORK_TYPE_NR_NSA_MMWAVE -> "5G ミリ波 ネットワーク (非推奨)"
                    TelephonyDisplayInfo.OVERRIDE_NETWORK_TYPE_NR_ADVANCED -> "5G ミリ波 (もしくはそれ同等の) ネットワーク"
                    else -> "それ以外"
                }
            }
        )
    }

    private fun isGranted(): Boolean {
        val fineLocation = ContextCompat.checkSelfPermission(this, Manifest.permission.ACCESS_FINE_LOCATION)
        val readPhoneState = ContextCompat.checkSelfPermission(this, Manifest.permission.READ_PHONE_STATE)
        return (fineLocation == PackageManager.PERMISSION_GRANTED) && (readPhoneState == PackageManager.PERMISSION_GRANTED)
    }

    private fun listenNewRadio(
        onCellInfoCallback: (CellInfo) -> Unit,
        onDisplayInfoCallback: (TelephonyDisplayInfo) -> Unit,
    ) {
        // Android 12より書き方が変わった
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.S) {
            telephonyCallback = object : TelephonyCallback(), TelephonyCallback.DisplayInfoListener, TelephonyCallback.CellInfoListener {
                /** 実際の状態 */
                override fun onCellInfoChanged(cellInfo: MutableList<CellInfo>) {
                    onCellInfoCallback(cellInfo[0])
                }

                /** アンテナピクトと同じやつ */
                override fun onDisplayInfoChanged(telephonyDisplayInfo: TelephonyDisplayInfo) {
                    onDisplayInfoCallback(telephonyDisplayInfo)
                }
            }
            telephonyManager.registerTelephonyCallback(mainExecutor, telephonyCallback!!)
        } else {
            phoneStateListener = object : PhoneStateListener() {

                @SuppressLint("MissingPermission")
                override fun onCellInfoChanged(cellInfo: MutableList<CellInfo>?) {
                    super.onCellInfoChanged(cellInfo)
                    cellInfo?.get(0)?.let { onCellInfoCallback(it) }
                }

                @SuppressLint("MissingPermission")
                override fun onDisplayInfoChanged(telephonyDisplayInfo: TelephonyDisplayInfo) {
                    super.onDisplayInfoChanged(telephonyDisplayInfo)
                    onDisplayInfoCallback(telephonyDisplayInfo)
                }
            }
            telephonyManager.listen(phoneStateListener!!, PhoneStateListener.LISTEN_DISPLAY_INFO_CHANGED or PhoneStateListener.LISTEN_CELL_INFO)
        }
    }

    private fun listenUnlimitedNetwork(onResult: (Boolean) -> Unit) {
        connectivityManagerCallback = object : ConnectivityManager.NetworkCallback() {
            override fun onCapabilitiesChanged(network: Network, networkCapabilities: NetworkCapabilities) {
                super.onCapabilitiesChanged(network, networkCapabilities)
                // 無制限プランを契約している場合はtrue
                val isUnlimited = networkCapabilities.hasCapability(NetworkCapabilities.NET_CAPABILITY_NOT_METERED) ||
                        networkCapabilities.hasCapability(NetworkCapabilities.NET_CAPABILITY_TEMPORARILY_NOT_METERED)
                onResult(isUnlimited)
            }
        }
        connectivityManager.registerDefaultNetworkCallback(connectivityManagerCallback!!)
    }

    override fun onDestroy() {
        super.onDestroy()
        connectivityManagerCallback?.let { connectivityManager.unregisterNetworkCallback(it) }
        phoneStateListener?.let { telephonyManager.listen(it, PhoneStateListener.LISTEN_NONE) }
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.S) {
            telephonyCallback?.let { telephonyManager.unregisterTelephonyCallback(it) }
        }
    }

}

結果

寒い中ドコモショップの近くをフラフラして5Gの電波を感じてきました。(ドコモショップには貴重な5Gミリ波アンテナがある。すべての店舗には無いっぽい？)

ConnectivityManager#registerDefaultNetworkCallback()
- モバイルデータ接続中は常に従量制ネットワーク判定だった
  - なんか設定が必要なの？
TelephonyManager#listen()とonDisplayInfoChanged()
- ミリ波でも変わらず、Sub-6判定だった。
- アンカーバンド圏内の場合でもSub-6判定だった。
TelephonyManager#listen()とonDisplayInfoChanged()
- アンカーバンド時はCellInfoLte、5G(Sub-6/NR)の場合はCellIdentityNrが貰える
  - よってSub-6orミリ波orアンカーバンドの検出にはこっちを利用する必要があるってことですね！

Sub-6 かミリ波か判定する方法

NRARFCNの数字が2054166以上の場合は多分ミリ波です(5Gバンドn257以上)

というわけで、startListen 関数を書き換えれば5G ミリ波、5G Sub-6の検知も出来るはずです。

    private fun startListen() {
        listenUnlimitedNetwork {
            viewBinding.activityMainMeteredTextview.text = if (it) "無制限のネットワーク接続" else "上限ありのネットワーク接続"
        }
        listenNewRadio(
            onCellInfoCallback = {
                viewBinding.activityMainBandTextview.text = when (it) {
                    is CellInfoLte -> """LTE
接続中バンド：${it.cellIdentity.bands.map { it.toString() }} (${it.cellIdentity.earfcn})"""
                    is CellInfoNr -> """5G
接続中バンド：${(it.cellIdentity as CellIdentityNr).bands.map { it.toString() }} (${(it.cellIdentity as CellIdentityNr).nrarfcn})
${if ((it.cellIdentity as CellIdentityNr).nrarfcn > 2054166) "ミリ波に接続中" else "Sub-6に接続中"}
"""
                    else -> "それ以外"
                }
            },
            onDisplayInfoCallback = {
                viewBinding.activityMainNewRadioTextview.text = when (it.overrideNetworkType) {
                    TelephonyDisplayInfo.OVERRIDE_NETWORK_TYPE_LTE_ADVANCED_PRO -> "LTE Advanced Pro（5Ge）"
                    TelephonyDisplayInfo.OVERRIDE_NETWORK_TYPE_LTE_CA -> "LTE キャリアアグリゲーション"
                    TelephonyDisplayInfo.OVERRIDE_NETWORK_TYPE_NR_NSA -> "5G Sub-6 ネットワーク"
                    TelephonyDisplayInfo.OVERRIDE_NETWORK_TYPE_NR_NSA_MMWAVE -> "5G ミリ波 ネットワーク (非推奨)"
                    TelephonyDisplayInfo.OVERRIDE_NETWORK_TYPE_NR_ADVANCED -> "5G ミリ波 (もしくはそれ同等の) ネットワーク"
                    else -> "それ以外"
                }
            }
        )
    }

アンカーバンドかどうかを判断する方法

CellInfoとTelephonyDisplayInfoから判断できます

    private fun listenNewRadio(
        onCellInfoCallback: (CellInfo) -> Unit,
        onDisplayInfoCallback: (TelephonyDisplayInfo) -> Unit,
        onAnchorBandCallback: (Boolean) -> Unit,
    ) {

        // onCellInfoChanged onDisplayInfoChanged の結果を一時的に持っておく
        var tempCellInfo: CellInfo? = null
        var tempTelephonyDisplayInfo: TelephonyDisplayInfo? = null

        // アンカーバンドかどうかを送る
        fun checkAnchorBand() {
            if (tempCellInfo == null && tempTelephonyDisplayInfo == null) return
            // CellInfoがLTEのもので、実際に表示しているアイコンが5Gの場合はアンカーバンド
            val isAnchorBand = tempCellInfo is CellInfoLte && tempTelephonyDisplayInfo?.overrideNetworkType == TelephonyDisplayInfo.OVERRIDE_NETWORK_TYPE_NR_NSA
            onAnchorBandCallback(isAnchorBand)
        }

        // Android 12より書き方が変わった
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.S) {
            telephonyCallback = object : TelephonyCallback(), TelephonyCallback.DisplayInfoListener, TelephonyCallback.CellInfoListener {
                /** 実際の状態 */
                override fun onCellInfoChanged(cellInfo: MutableList<CellInfo>) {
                    onCellInfoCallback(cellInfo[0])
                    tempCellInfo = cellInfo[0]
                    checkAnchorBand()
                }

                /** アンテナピクトと同じやつ */
                override fun onDisplayInfoChanged(telephonyDisplayInfo: TelephonyDisplayInfo) {
                    onDisplayInfoCallback(telephonyDisplayInfo)
                    tempTelephonyDisplayInfo = telephonyDisplayInfo
                    checkAnchorBand()
                }
            }
            telephonyManager.registerTelephonyCallback(mainExecutor, telephonyCallback!!)
        } else {
            phoneStateListener = object : PhoneStateListener() {

                @SuppressLint("MissingPermission")
                override fun onCellInfoChanged(cellInfo: MutableList<CellInfo>?) {
                    super.onCellInfoChanged(cellInfo)
                    cellInfo?.get(0)?.let { onCellInfoCallback(it) }
                    tempCellInfo = cellInfo?.get(0)
                    checkAnchorBand()
                }

                @SuppressLint("MissingPermission")
                override fun onDisplayInfoChanged(telephonyDisplayInfo: TelephonyDisplayInfo) {
                    super.onDisplayInfoChanged(telephonyDisplayInfo)
                    onDisplayInfoCallback(telephonyDisplayInfo)
                    tempTelephonyDisplayInfo = telephonyDisplayInfo
                    checkAnchorBand()
                }
            }
            telephonyManager.listen(phoneStateListener!!, PhoneStateListener.LISTEN_DISPLAY_INFO_CHANGED or PhoneStateListener.LISTEN_CELL_INFO)
        }
    }

関数を呼ぶ側はこんな風に

    private fun startListen() {
        listenUnlimitedNetwork {
            viewBinding.activityMainMeteredTextview.text = if (it) "無制限のネットワーク接続" else "上限ありのネットワーク接続"
        }
        listenNewRadio(
            onCellInfoCallback = {
                viewBinding.activityMainBandTextview.text = when (it) {
                    is CellInfoLte -> """LTE
接続中バンド：${it.cellIdentity.bands.map { it.toString() }} (${it.cellIdentity.earfcn})"""
                    is CellInfoNr -> """5G
接続中バンド：${(it.cellIdentity as CellIdentityNr).bands.map { it.toString() }} (${(it.cellIdentity as CellIdentityNr).nrarfcn})
${if ((it.cellIdentity as CellIdentityNr).nrarfcn > 2054166) "ミリ波に接続中" else "Sub-6に接続中"}"""
                    else -> "それ以外"
                }
            },
            onDisplayInfoCallback = {
                viewBinding.activityMainNewRadioTextview.text = when (it.overrideNetworkType) {
                    TelephonyDisplayInfo.OVERRIDE_NETWORK_TYPE_LTE_ADVANCED_PRO -> "LTE Advanced Pro（5Ge）"
                    TelephonyDisplayInfo.OVERRIDE_NETWORK_TYPE_LTE_CA -> "LTE キャリアアグリゲーション"
                    TelephonyDisplayInfo.OVERRIDE_NETWORK_TYPE_NR_NSA -> "5G Sub-6 ネットワーク"
                    TelephonyDisplayInfo.OVERRIDE_NETWORK_TYPE_NR_NSA_MMWAVE -> "5G ミリ波 ネットワーク (非推奨)"
                    TelephonyDisplayInfo.OVERRIDE_NETWORK_TYPE_NR_ADVANCED -> "5G ミリ波 (もしくはそれ同等の) ネットワーク"
                    else -> "それ以外"
                }
            },
            onAnchorBandCallback = {
                // レイアウトにTextView追加しておいて！
                viewBinding.activityMainAnchorBandTextview.text = if (it) "アンカーバンド接続中" else "4G接続中、もしくはアンカーバンドではありません。"
            }
        )
    }

ソースコード

どうぞ～

https://github.com/takusan23/NewRadioAPIChecker

終わりに

アンカーバンドチェッカー作りました。作ったんだけどなんかdocomoなのにバンド：n77とか表示するしなんか強制終了するして適当だけどどうぞ。

(PlayStoreって年末年始も審査してるんか・・・？お疲れ様です)

PlayStore
- https://play.google.com/store/apps/details?id=io.github.takusan23.newradiosupporter
- Android 11 以降
ソースコード
- https://github.com/takusan23/NewRadioSupporter

そういえばdocomoもなんちゃって5G（4G周波数を転用）の姿勢を見せたみたいですよ。docomoはやらない雰囲気（なぜか変換できない）出してたのに・・・

本題
環境
その前に：5G来た！通信始めたろｗ→4Gに切り替わる
5Gなのに4Gに切り替わるのはなぜ？
そういうことなので
適当にアプリを作る
使うメソッド
app/build.gradle
AndroidManifest.xml
activity_main.xml
MainActivity.kt
結果
Sub-6 かミリ波か判定する方法
アンカーバンドかどうかを判断する方法
ソースコード
終わりに
